メインウィンドウ

QMachineStudio を起動すると表示される IDE の基本フレームです。上部のタイトルバーとツールバー、 サイドの Solution Explorer、中央のタブベース文書編集領域、下部の結果パネルで構成され、同一画面で プロジェクトの編集・ビルド・診断・実行をすべて行えます。

ウィンドウ全体は上から順にタイトルバー、ツールバー、作業領域（中央 + 右）、ステータスバーの 4 領域に 分かれます。以下で各領域を順に説明します。

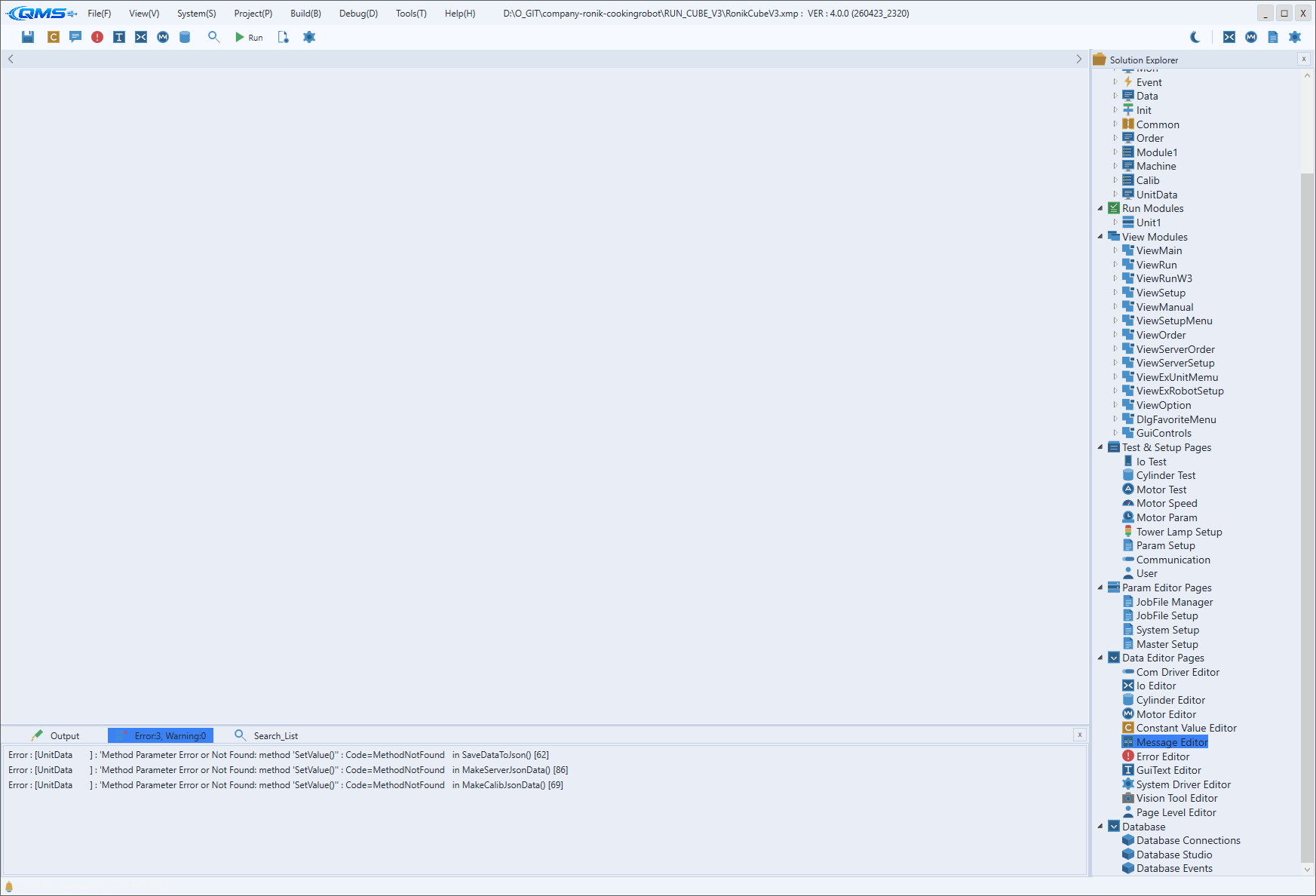

Main Window 画面
Main Window 画面

タイトルバーとメニュー

ウィンドウ最上部のタイトルバーにはアプリロゴと現在開いているプロジェクト名が表示され、右端に最小化・ 最大化・閉じるボタンがあります。ロゴの横に 8 つのメインメニューが横並びで配置されます。

メニューは以下の 8 つです。各メニューの詳細項目は該当の章で扱います。

メニュー役割詳細
File保存、プロジェクトの開閉、多言語/メッセージ/エラーデータの Import/Export、GitFile メニュー
View結果パネルと Solution Explorer の表示View メニュー
System装置セットアップ・テスト・診断画面の集合System メニュー
Projectバージョン情報・各種エディタ・プロジェクトオプションProject メニュー
BuildSave All & Make・Rebuild・RunBuild メニュー
DebugData Watcher・Task MonitorDebug メニュー
ToolsIO/Motor Monitor・ライセンス・Tool OptionsTools メニュー
Helpマニュアル・オンライン文書・AboutHelp メニュー

旧バージョンで言及されていた「Edit メニュー」は存在せず、実際のメニューは上記 8 つのみです。

ツールバー

タイトルバー下のツールバーには、よく使うコマンドがアイコンボタンとして集約されています。左側に編集・ ビルド関連のボタン、右側にテーマトグルとモニタリングダイアログのボタンが配置されます。

左側のボタンは次のとおりです。

  • Save All & Rebuild (Ctrl+S) — 全ファイル保存後に再ビルド
  • Constant Value Editor — グローバル定数エディタ（Global Constant Editor）
  • Message Editor — メッセージエディタ（Message Editor）
  • Error Editor — エラー定義エディタ（Error Editor）
  • GUI Text Editor — GUI 多言語テキストエディタ（GUI Text Editor）
  • IO Editor — 入出力定義エディタ（IO Editor）
  • Motor Editor — モータ定義エディタ（Motor Editor）
  • Cylinder Editor — シリンダ定義エディタ（Cylinder Editor）
  • Search (Ctrl+F) — プロジェクト全体検索
  • Run Machine (F5) — 装置ランタイム実行
  • Project Options — プロジェクトオプション（Project Option）
  • Tool Options — IDE 環境設定

続いて Lock Design トグルと整列ボタン群があります。Lock Design を解除すると画面編集モードが 有効になり、整列・サイズ揃え・間隔調整のボタン（Align、Make same size、Space equally など）が 一緒に表示されます。言語ボタンは ENG / KOR / CHN の 3 つで、隣の Apply Current Language To All ボタンは現在選択中の言語をすべての GUI コントロールへ一括適用します。

右側のボタンは次のとおりです。

  • Light/Dark テーマトグル — 左右スライドスイッチでライト/ダークテーマを切替
  • IO Monitor — 入出力のリアルタイムモニタ
  • Motor Monitor — モータ軸状態のリアルタイムモニタ
  • JobFile Parameter Editor — JobFile パラメータの編集
  • Setup Parameter Editor — Setup パラメータの編集

中央の文書編集領域

作業領域の中央はタブベースの文書編集領域です。スクリプト・エディタ・セットアップ画面はそれぞれタブで 開き、タブが多くなるとヘッダ両側のスクロールボタンで移動できます。タブはダブルクリックまたは閉じる ボタンで閉じます。

複数種類の文書が同じタブ領域で開くため、スクリプトを編集しながら IO Editor やセットアップ画面を 並べて比較しながら作業できます。

サイドの Solution Explorer

Solution Explorer はプロジェクトの構成要素をツリーで表示します。既定では作業領域の右側に表示され、 View → View Solution Explorer (Ctrl+Shift+E) で表示・非表示を切り替えます。

ツリーノードをダブルクリックすると、その項目が中央タブに開きます。ドラッグ＆ドロップで項目の順序を 変えたり構成を整理できます。

下部の結果パネル

作業領域の下部には、ビルド・検索結果を表示する結果パネルがあります。Output、Error List、 Search_List の 3 つのタブで構成され、View → View Result List (Ctrl+Shift+O) で表示・ フォーカスします。詳細は Output・Error・Search パネル を参照してください。

  • Output — ビルド・実行過程の出力メッセージ
  • Error List — コンパイルエラー・警告の一覧（ダブルクリックで該当位置へ移動）
  • Search_List — 検索結果（検索語ごとのタブ、最大 10 個）

下部ステータスバー

ウィンドウ最下部のステータスバーには現在のステータスメッセージが表示されます。左側の通知アイコンと ともに、作業の進行状況や案内が簡潔に示されます。
