主窗口

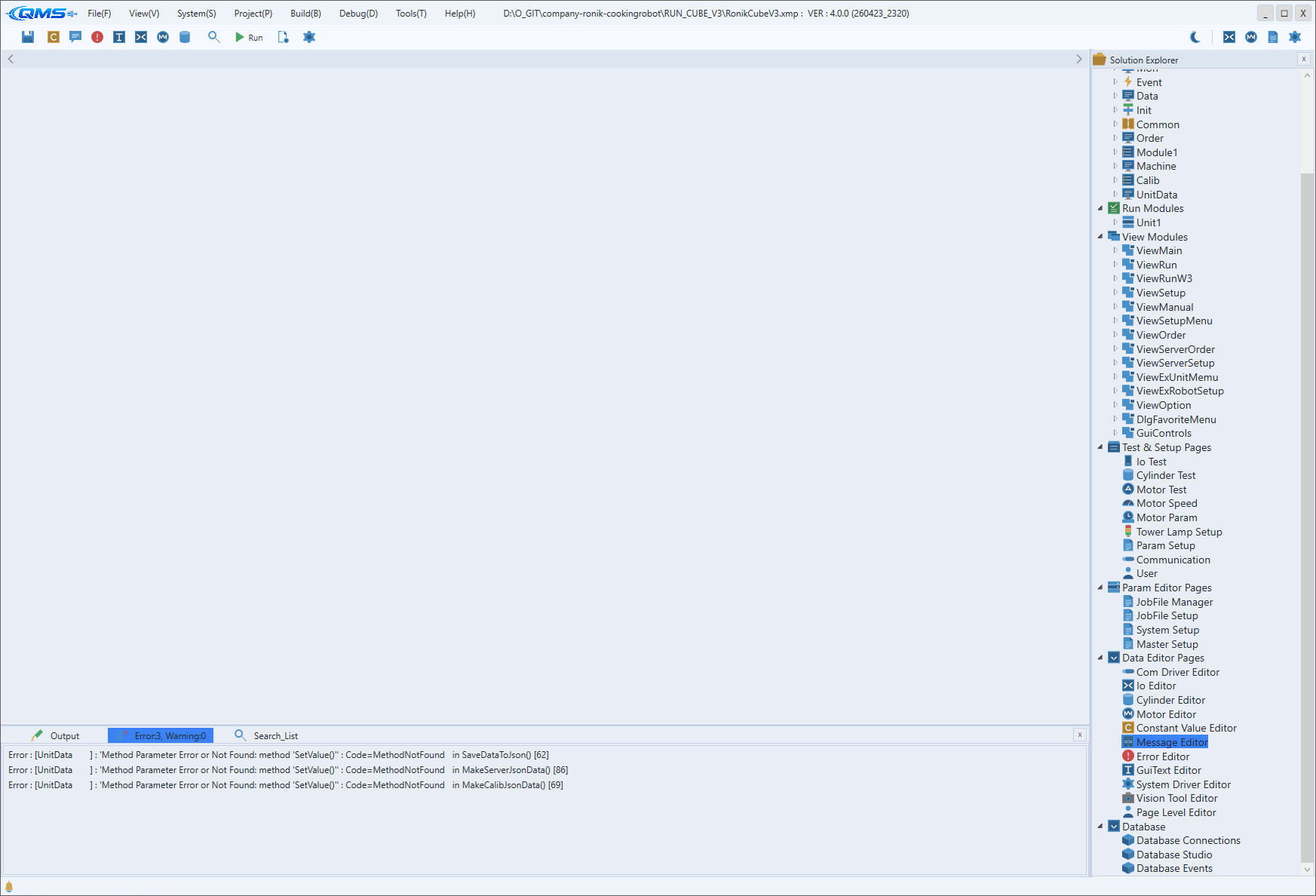

启动 QMachineStudio 时显示的 IDE 基本框架。由顶部的标题栏与工具栏、侧边的 Solution Explorer、 中部基于标签页的文档编辑区、底部的结果面板构成,可在同一屏幕内完成项目的编辑、构建、诊断与运行。

整个窗口自上而下分为四个区域:标题栏、工具栏、工作区(中部 + 右侧)、状态栏。下面依次说明各区域。

标题栏与菜单

窗口最上方的标题栏显示应用 logo 与当前打开的项目名,最右端为最小化、最大化、关闭按钮。logo 旁边 横向排列着 8 个主菜单。

菜单为以下 8 个,各菜单的具体项在对应章节中介绍。

旧版本提到的 "Edit 菜单" 并不存在,实际菜单仅为以上 8 个。

工具栏

标题栏下方的工具栏以图标按钮集中常用命令。左侧为编辑与构建相关按钮,右侧为主题切换与监视对话框按钮。

左侧按钮如下。

• Save All & Rebuild (Ctrl+S) — 保存所有文件后重新构建
• Constant Value Editor — 全局常量编辑器（Global Constant Editor）
• Message Editor — 消息编辑器（Message Editor）
• Error Editor — 错误定义编辑器（Error Editor）
• GUI Text Editor — GUI 多语言文本编辑器（GUI Text Editor）
• IO Editor — 输入输出定义编辑器（IO Editor）
• Motor Editor — 电机定义编辑器（Motor Editor）
• Cylinder Editor — 气缸定义编辑器（Cylinder Editor）
• Search (Ctrl+F) — 项目全局搜索
• Run Machine (F5) — 运行设备运行时
• Project Options — 项目选项（Project Option）
• Tool Options — IDE 环境设置

随后是 Lock Design 切换按钮与对齐按钮组。解除 Lock Design 后进入画面编辑模式,会一并显示对齐、 尺寸统一、间距调整按钮（Align、Make same size、Space equally 等）。语言按钮为 ENG / KOR / CHN 三个,旁边的 Apply Current Language To All 按钮将当前所选语言一次性应用到所有 GUI 控件。

右侧按钮如下。

• Light/Dark 主题切换 — 左右滑动开关,在浅色/深色主题间切换
• IO Monitor — 输入输出实时监视
• Motor Monitor — 电机轴状态实时监视
• JobFile Parameter Editor — 编辑 JobFile 参数
• Setup Parameter Editor — 编辑 Setup 参数

中部文档编辑区

工作区中部是基于标签页的文档编辑区。脚本、编辑器、设置画面各自以标签页打开,标签较多时可用标签头 两侧的滚动按钮移动。标签通过双击或关闭按钮关闭。

由于多种文档在同一标签区打开,可在编辑脚本的同时打开 IO Editor 或设置画面对照操作。

侧边 Solution Explorer

Solution Explorer 以树形展示项目的构成要素。默认显示在工作区右侧,通过 View → View Solution Explorer (Ctrl+Shift+E) 切换显示与隐藏。

双击树节点会在中部标签中打开该项。可通过拖放更改项的顺序或整理结构。

底部结果面板

工作区底部是显示构建与搜索结果的结果面板。由 Output、Error List、Search_List 三个标签构成, 通过 View → View Result List (Ctrl+Shift+O) 显示并聚焦。详见 Output·Error·Search 面板。

• Output — 构建与运行过程的输出消息
• Error List — 编译错误与警告列表（双击跳转到对应位置）
• Search_List — 搜索结果（按搜索词分标签,最多 10 个）

底部状态栏

窗口最下方的状态栏显示当前状态消息。与左侧的提示图标一起,简要呈现工作进度或提示。
